STM T1 50 to najwydajniejsza energetycznie seria jednobiegunowych ograniczników typu 1/klasy I, zdolnych do odprowadzania energii (prądu) z bezpośredniego uderzenia pioruna (10/350 µs) w zewnętrznym systemie ochrony odgromowej (LPS) lub liniach napowietrznych, zgodnie z normą EN/IEC 61643-11.

Nadaje się jako pierwszy stopień ochrony w panelach zasilających i obszarach o dużym narażeniu na uderzenia piorunów, wyposażonych w zewnętrzny system ochrony odgromowej.

Wersja bez prądu upływu LF N-PE z multi-iskiernikiem.

Produkcja lokalna EU – Barcelona (Terrassa), Hiszpania. 5 lat gwarancji.

Ogólne cechy rodziny produktów serii STMT1:

• Nie wymaga dobezpieczenia do 500A
• Wersje bez prądu upływu (LCF) = dłuższa żywotność, idealny do ochrony przed licznikami
• Zachowana zdolność gaszenia łuku przy niskim ciśnieniu
• Wizualne i zdalne wskaźniki zużycia
• Automatyczny montaż z wieloetapową kontrolą jakości
• Kontrola jakości wizją maszynową, 100% produktów poddawanych kontroli
• Wersje pod różne konfiguracje sieci: TT, TNC, TNS, IT

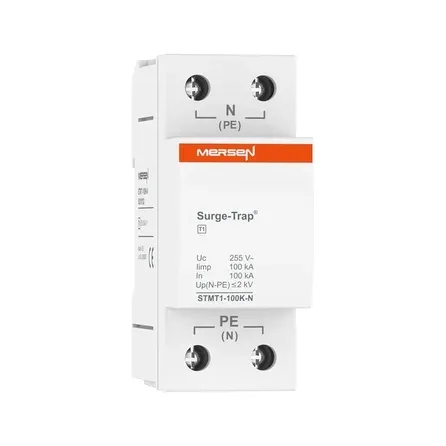

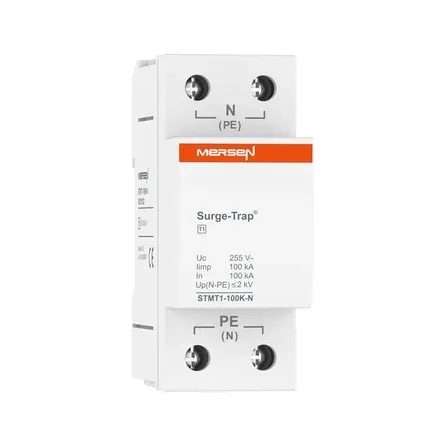

Dane techniczne ogranicznika STMT1-100K-N:

• Konfiguracja sieci: TT, TNS
• Maksymalna wartość bezpiecznika [gG] 500A
• Najwyższe napięcie pracy (AC) – Uc [V] 255
• Znamionowy prąd wyładowczy (8/20) – In (L-N) [kA] 100
• Maks. prąd wyładowczy (8/20) – Imax (L-N) [kA] 100
• Prąd udarowy na fazę (10/350) – Iimp (L-N) [kA] 100
• Napięciowy poziom ochrony dla In – Up (L-N) [kV] ≤2
• Odporność na zwarcie – Isccr [kA] 50
• Zdolność gaszenia prądu następczego – Ifi [kA] 50
• Prąd upływu – IGND [mA] <10
• Czas zadziałania – tA [ns] <100
• Dynamiczne rozłączanie termiczne Tak
• Zachowanie ochrony termicznej OCM (Open Circuit Mode)
• Monoblok
