Opis produktu
Linię ograniczników przepięć stanowią urządzenia klasy T12 / T1+T2.
Służą do ochrony instalacji elektrycznych przed bezpośrednimi uderzeniami piorunów o niskiej intensywności. Odpowiednie dla strefy ochrony odgromowej LPL III, IV według normy EN 62305 w sieci 3-fazowej TN-C, gdzie całkowity prąd udarowy wprowadzony do instalacji elektrycznej wynosi 37.5 kA, a jego udar może wynieść 75 albo 100 kA w zależności od konfiguracji i położenia punktu uziemiającego, uziemienia instalacji piorunochronnej oraz miejsca zainstalowania ogranicznika przepięć.

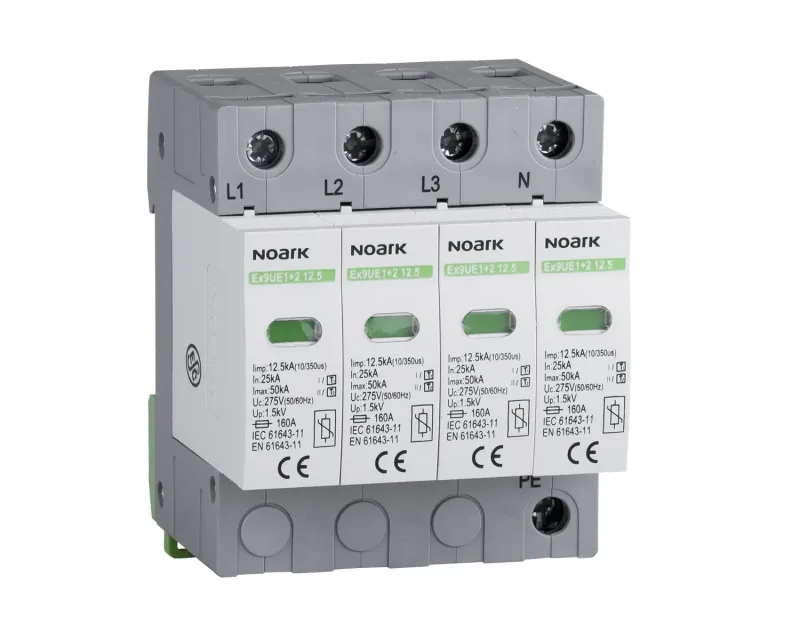

Konstrukcja ograniczników Ex9UE1+2 12.5 jest oparta na elementach warystorowych. Zapewnia niski czas reakcji i spełnia kryteria obu klas I i II. Modułowa konstrukcja z możliwością wymiany wkładki pozwala na szybką i prostą wymianę modułów funkcyjnych w przypadku ich przepalenia się, z powodu częstego występowania szczytów przepięć.
Specyfikacja techniczna
Wykonanie i montaż
- Sposób montażu
- Szyna montażowa DIN TH-35 mm
Pozostałe
- Energetycznie skoordynowana ochrona urządzenia końcowego
- Nie
- Energia właściwa (W/R) [kJ/Ohm]
- 156,25
- Inny układ sieci
- Nie
- Klasa ochronności
- Typ 1+2
- Liczba biegunów
- 4
- Liczba modułów
- 4
- Maks. przekrój przewodu (jedno-/wielodrutowego) [mm²]
- 50
- Maks. przekrój przewodu elastycznego [mm²]
- 50
- Najwyższe napięcie pracy Uc
- 275V
- Najwyższe napięcie trwałej pracy AC [V]
- 275
- Najwyższe napięcie trwałej pracy DC [V]
- –
- Poziom ochrony L-N [kV]
- 1,5
- Poziom ochrony N-PE [kV]
- 1,5
- Prąd udarowy (10/350 µs) [kA]
- 12,5
- Prąd udarowy Iimp 10/350 µs
- 12.5kA
- Rozmiar
- 4 moduły
- Straty mocy [W]
- 0,1
- Sygnalizacja zadziałania na urządzeniu
- Optyczny
- Szerokość wyrażona liczbą modułów
- 4
- Typ sieci
- 4+0 (TNS, IT)
- Typ/Klasa ochronnika
- Typ 1+2
- Układ sieci DC
- Nie
- Układ sieci IT
- Nie
- Układ sieci TN
- Tak
- Układ sieci TN-C
- Nie
- Układ sieci TN-C-S
- Tak
- Układ sieci TN-S
- Tak
- Układ sieci TT
- Nie
- Wydmuchowy
- Nie
- Zdolność gaszenia prądu następczego [kA]
- –
- Ze stykiem sygnalizacyjnym
- Nie
- Zintegrowane dobezpieczenie
- Nie
- Znamionowe napięcie AC [V]
- 275
- Znamionowe napięcie DC [V]
- –
