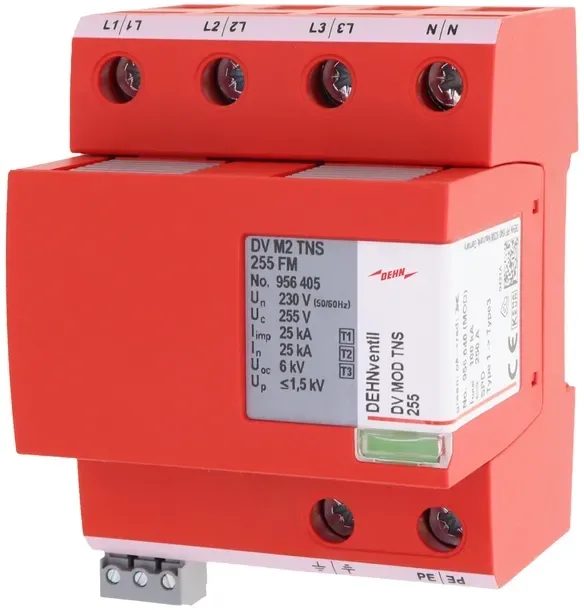

Pozostałe

Certyfikaty

VDE, KEMA, UL

Czas zadziałania (tA)

≤ 100 ns

Energia przenoszona przy S20K275 (Iimp = 2,5 … 25 kA)

< 1 J

Energia właściwa [L,N-PE] (W/R)

156,25 kJ/Ω

Energia właściwa [L1+L2+L3+N-PE] (W/R)

2,50 MJ/Ω

Koordynacja energetyczna z urządzeniem końcowym (≤ 10 m)

typ 1 + typ 2 + typ 3

Liczba modułów

4

Liczba portów

1

Maksymalny bezpiecznik (L) do IK = 100 kArms

250 A gG

Maksymalny bezpiecznik (L) do IK = 50 kArms

250 A gG

Maksymalny przewidywany prąd zwarciowy

100 kArms (220 kApeak)

Miejsce montażu

wewnątrz pomieszczeń

Montaż

TH35 zgodnie z EN 60715

Największe napięcie trwałej pracy AC (UC)

255 V (50 / 60 Hz)

Najwyższe napięcie pracy Uc

255V

Napięcie jałowe generatora hybrydowego (UOC)

6 kV

Napięcie znamionowe AC (UN)

230 / 400 V (50 / 60 Hz)

Napięciowy poziom ochrony [L-PE]/[N-PE] (UP)

≤ 1,5 / ≤ 1,5 kV

Ograniczanie / gaszenie prądów następczych w sieci

do 100 kArms (220 kApeak)

Ograniczanie prądu następczego / selektywność

Bezpiecznik 35 A gG nie zadziała do 50 kArms (spodziewanego)

Ogranicznik przepięć zgodnie z EN 61643-11 / … IEC 61643-11

typ 1 + typ 2 + typ 3 / klasa I + klasa II + klasa III

Parametry obwodu sygnalizacji AC

250 V / 0,5 A

Parametry obwodu sygnalizacji DC

250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A

Piorunowy prąd udarowy (10/350 µs) [L, N-PE] (Iimp)

25 kA

Piorunowy prąd udarowy (10/350 µs) [L1+L2+L3+N-PE] (Itotal)

100 kA

Prąd udarowy Iimp 10/350 µs

25kA

Przekrój przewodów (L1, L2, L3, N, PE, 9) (maks.)

35 mm2 wielodrutowo / 25 mm2 linka

Przekrój przewodów (L1, L2, L3, N, PE, 9) (min.)

6 mm2 drut / linka

Przekrój przewodów zdalnej sygnalizacji (FM)

maks. 1,5 mm2 drut / linka

Przepięcia dorywcze (TOV) [L-N] (UT) – cecha

440 V / 120 min – wytrzymały

Rodzaj zestyku zdalnej sygnalizacji (FM)

bezpotencjałowy zestyk przełączny

Rozszerzone dane techniczne:

Do stosowania w rozdzielnicach o spodziewanym prądzie zwarciowym > 50 kArms

Stopień ochrony

IP 20

Szerokość montażowa

4 moduł(y), DIN 43880

Typ sieci

4+0 (TNS, IT)

Typ/Klasa ochronnika

Typ 1+2

Wskaźnik działania / uszkodzenia

zielony / czerwony

Wytrzymałość zwarciowa [L-N]/[N-PE] (ISCCR)

50 kArms

Zakres temperatury pracy [równległe] / [szeregowe] (TU)

-40°C … +80°C / -40°C … +60°C

Zastosowanie ogranicznika w systemach zasilania trakcji 16,7 Hz: Częstotliwość znamionowa (fN)

16,7 Hz

Zastosowanie ogranicznika w systemach zasilania trakcji 16,7 Hz: Maksymalny bezpiecznik

160 A gG @ 16,7 Hz

Zastosowanie ogranicznika w systemach zasilania trakcji 16,7 Hz: Napięcie probiercze AC (UC)

266 V

Zastosowanie ogranicznika w systemach zasilania trakcji 16,7 Hz: Napięcie znamionowe AC (UN)

230 / 400 V

Zdolność gaszenia prądu następczego AC (Ifi)

50 kArms

Znamionowy prąd wyładowczy (8/20 µs) [L/N-PE]/[L1+L2+L3+N-PE] (In)

25 / 100 kA
