Opis produktu

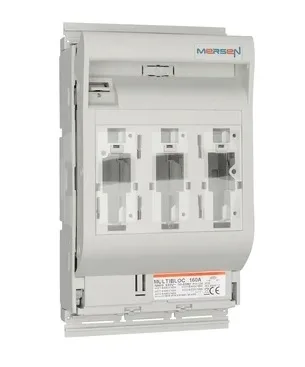

MERSEN Rozłącznik bezpiecznikowy NH00 typu RBK, 690VAC / 440VDC, 160A, śruba M8/zacisk 70mm², szyna 60mm, SCCR 80kA.
Numer katalogowy: 3.084.000
Numer Referencyjny: Z1022993
Rozłączniki panelowe MULTIBLOC typu RBK serii 00.ST9 obejmują rozłączniki bezpiecznikowe NH do 160 A. Przeznaczone są do montażu dolnego/panelowego i dostępne są w wersjach trzybiegunowych. Rozłączniki MULTIBLOC® rozmiaru 00 są przeznaczone do wkładek bezpiecznikowych NH zgodnie z normami IEC/EN 60269-2, VDE 0636-2, rozmiar 00, 160 A.
MULTIBLOC® oferuje użytkownikowi możliwość szybkiego i łatwego montażu oraz wysoki poziom bezpieczeństwa podczas instalacji i konserwacji.
Specyfikacja techniczna
Wykonanie i montaż
- Kategoria Użytkowania
- AC 23 B @ Ue = AC 400 V; Ie = 160 A AC 22 B @ Ue = AC 500 V; Ie = 160 A AC 21 B @ Ue = AC 690 V; Ie = 160 A DC 22 B @ Ue = DC 220 V; Ie = 160 A DC 21 B @ Ue = DC 440 V; Ie = 100 A
- Sposób montażu
- Szyna 40/60mm
Pozostałe
- AC / DC
- AC /DC
- Akcesoria
- –
- Częstotliwość(Hz)
- 50 … 60 Hz
- Długość
- 95,5 mm
- Liczba biegunów
- 3
- Montaż
- szyny 40/60mm
- Napięcie AC IEC
- 690 V AC
- Napięcie DC IEC
- 440 V DC
- Napięcie znamionowe izolacji
- 1000 V
- Prąd znamionowy
- 160A
- Prąd znamionowy
- 160 A
- RoHS
- Tak
- Rozłączanie
- 1×3
- Rozmiar
- NH00
- Rozmiar bezpiecznika
- 00
- Szerokość
- 108 mm
- Wysokość
- 202 mm
- Zdolność zwarciowa (SCCR)
- 80kA@Ue = AC 400 V; Ie = 160 A / 80kA@Ue = AC 500 V; Ie = 160 A / 80kA@Ue = AC 690 V; Ie = 125 A
- Znamionowe napięcie udarowe wytrzymywane
- 8 kV
