Opis produktu

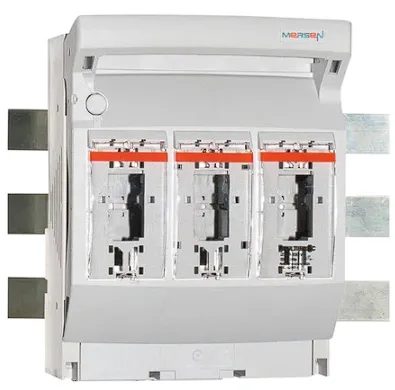

MERSEN Rozłącznik bezpiecznikowy MULTIBLOC NH1, 690VAC, 250A, 3P, śruba M10, szyna 40/60mm, SCCR 80kA.
Numer katalogowy: 1.000.323
Numer Referencyjny: T229879
Rozłączniki panelowe MULTIBLOC typu RBK serii 1.ST8 obejmują rozłączniki bezpiecznikowe NH do 250 A. Przeznaczone są do montażu dolnego/panelowego i dostępne są w wersjach trzybiegunowych. Rozłączniki MULTIBLOC® rozmiaru 1 są przeznaczone do wkładek bezpiecznikowych NH zgodnie z normami IEC/EN 60269-2, VDE 0636-2, rozmiar 1, 250A.
MULTIBLOC® oferuje użytkownikowi możliwość szybkiego i łatwego montażu oraz wysoki poziom bezpieczeństwa podczas instalacji i konserwacji.
Specyfikacja techniczna
Wykonanie i montaż
- Kategoria Użytkowania
- AC 23 B @ Ue = AC 400 V; Ie = 250 A AC 22 B @ Ue = AC 500 V; Ie = 250 A AC 21 B @ Ue = AC 690 V; Ie = 200 A DC 21 B @ Ue = DC 440 V; Ie = 250 A
- Sposób montażu
- Szyna 40/60mm
Pozostałe
- AC / DC
- AC /DC
- Akcesoria
- –
- Częstotliwość(Hz)
- 50 … 60 Hz
- Długość
- 110,5 mm
- Liczba biegunów
- 3
- Montaż
- szyny 40/60 mm
- Napięcie AC IEC
- 690 V AC
- Napięcie DC IEC
- 440 V DC
- Napięcie znamionowe izolacji
- 1000 V
- Prąd znamionowy
- 250A
- Prąd znamionowy
- 250 A
- RoHS
- Tak
- Rozłączanie
- 1×3
- Rozmiar
- NH1
- Rozmiar bezpiecznika
- 1
- Szerokość
- 185 mm
- Wysokość
- 246 mm
- Zdolność zwarciowa (SCCR)
- 80kA@Ue=AC 400 V;Ie=250 A / 80kA@Ue=AC 500 V;Ie=250 A / 80kA (1-,2-pole)@Ue=AC 690 V;Ie=200 A / 50kA (3-,4-pole)@Ue=AC 690 V;Ie=200 A
- Znamionowe napięcie udarowe wytrzymywane
- 12 kV
