Opis produktu

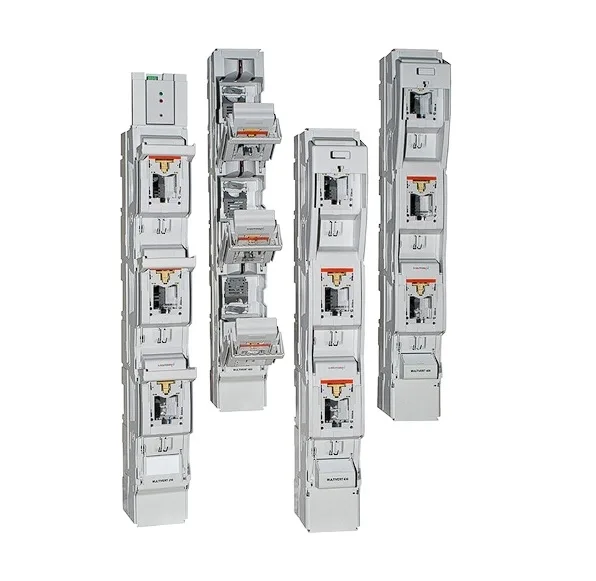

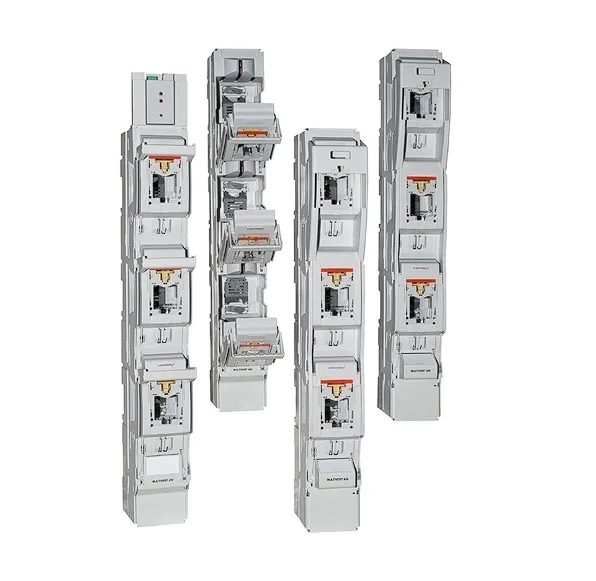

MERSEN Rozłącznik bezpiecznikowy listwowy NH1 typu ARS, 690VAC, 250A, 1x3P (rozłączane wszystkie pola razem), V-terminal, szyna 185mm, SCCR 120kA. Podejście typu V, brak V-klem w zestawie.
Numer katalogowy: 1.170.000
Numer Referencyjny: H1023185
Rozłączniki listwowe MULTIVERT typu ARS obejmują rozłączniki bezpiecznikowe NH do 250A. Przeznaczone są do montażu na szynie zbiorczej 185mm i dostępne są w wersjach trzybiegunowych. Rozłączniki MULTIVERT® rozmiaru 1 są przeznaczone do wkładek bezpiecznikowych NH zgodnie z normami IEC/EN 60269-2, VDE 0636-2, rozmiar 1, 250A.
MULTIVERT® oferuje użytkownikowi możliwość szybkiego i łatwego montażu oraz wysoki poziom bezpieczeństwa podczas instalacji i konserwacji.
Specyfikacja techniczna
Wykonanie i montaż
- Kategoria Użytkowania
- AC 23 B @ Ue = AC 400 V; Ie = 250 A AC 23 B @ Ue = AC 500 V; Ie = 250 A AC 22 B @ Ue = AC 690 V; Ie = 250 A
- Sposób montażu
- Szyna 185mm
Pozostałe
- AC / DC
- AC
- Akcesoria
- –
- Częstotliwość(Hz)
- 50 … 60 Hz
- Długość
- 190 mm
- Liczba biegunów
- 3
- Montaż
- szyny 185 mm
- Napięcie AC IEC
- 690 V
- Napięcie znamionowe izolacji
- 1000 V
- Prąd znamionowy
- 250A
- Prąd znamionowy
- 250 A
- RoHS
- Tak
- Rozłączanie
- 1×3
- Rozmiar
- NH1
- Rozmiar bezpiecznika
- 1
- Szerokość
- 98 mm
- Wysokość
- 685 mm
- Zdolność zwarciowa (SCCR)
- 120kA@Ue = AC 400 V; Ie = 250 A / 120kA@Ue = AC 500 V; Ie = 250 A / 120kA@Ue = AC 690 V; Ie = 250 A
- Znamionowe napięcie udarowe wytrzymywane
- 12 kV
